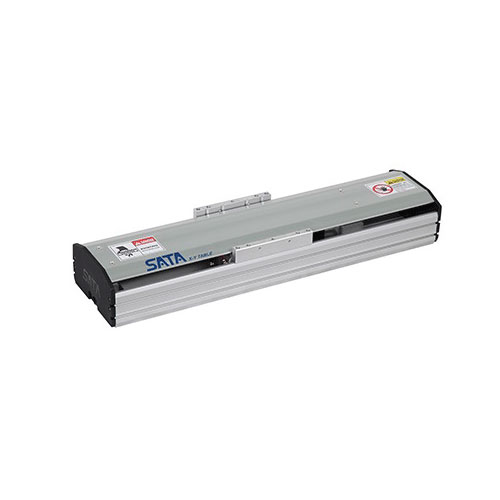

SATA仕达通丝杆滑台导轨模组168D

SATA格扬丝杆滑台导轨模组168D规格表

马达出力：400W

单向重复定位精度：±0.01mm

滚珠丝杆外径：20/20/20/25mm

滚珠丝杆导程：5/10/20/25mm

速度：250/500/1000/1250mm/s

水平使用：110/80/75/65kg

垂直使用：40/35/15/11kg

额定推力：945/480/240/200N

行程：100-1050mm

SATA格扬直线滑台生产流程

1、设计人员依客户要求规划出图

2、订单确认后原图回传

3、加工生产

4、组装前滑轨行走等高线检测

5、组装前滑轨行走平行线检测

6、皮带型张力值检测

7、组装完成后装马达试车检验

8、滑台噪音值检测

9、重复定位精度检测

10、出厂滑台均检测录影

11、滑台独立二维码

12、滑台均附出厂检测报告
