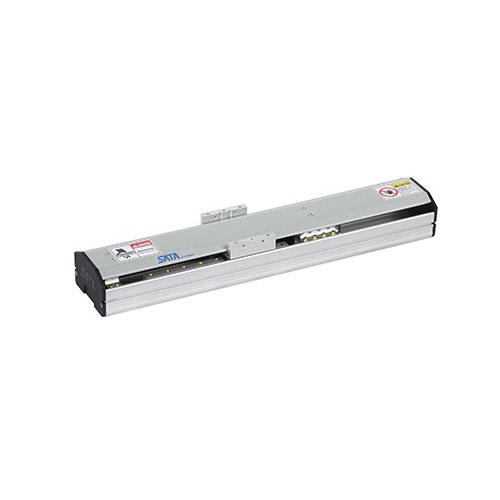

SATA仕达通丝杆滑台导轨模组100D

SATA仕达通丝杆滑台导轨模组100D规格表

马达出力：100W

单向重复定位精度：±0.01mm

滚珠丝杆外径：16/16/16/16mm

滚珠丝杆导程：5/10/16/20mm

速度：250/500/800/1000mm/s

水平使用：50/35/25/20kg

垂直使用：15/10/8/5kg

额定推力：300/150/85/75N

行程：100-1050mm

SATA格扬直线滑台生产流程

1、设计人员依客户要求规划出图

2、订单确认后原图回传

3、加工生产

4、组装前滑轨行走等高线检测

5、组装前滑轨行走平行线检测

6、皮带型张力值检测

7、组装完成后装马达试车检验

8、滑台噪音值检测

9、重复定位精度检测

10、出厂滑台均检测录影

11、滑台独立二维码

12、滑台均附出厂检测报告

直线滑台厂家生产过程要注意的细节

1、直线滑块出产与技能的准备如工艺规划和专用工艺配备的规划和制作、出产计划的编制、出产资料的准备等;

2、直线滑块毛坯的制作如铸造、锻造、冲压等;

3、直线滑块零件的加工切削加工、热处理、外表处理等;

4、直线滑块产品的安装如总装、部装、调试检验和油漆等;

5、直线滑块出产的服务如原资料、外购件和东西的供给、运送、保管等；工艺进程中，若用机械加工的方法直接改动出产对象的形状、尺寸和外表质量，使之成为合格零件的工艺进程，称为机械加工工艺进程。同样，将加工好的零件安装成机器使之达到所要求的安装精度并取得预订技能功能的工艺进程，称为安装工艺进程。
