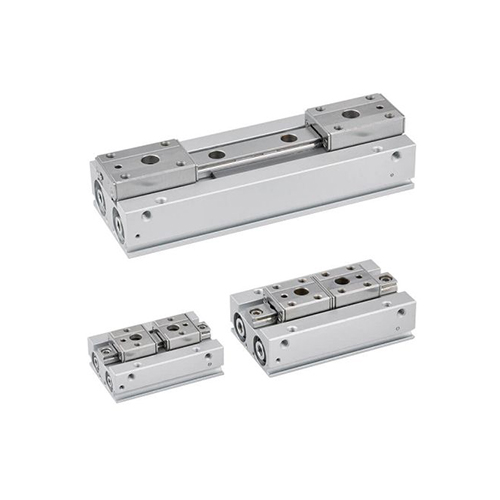

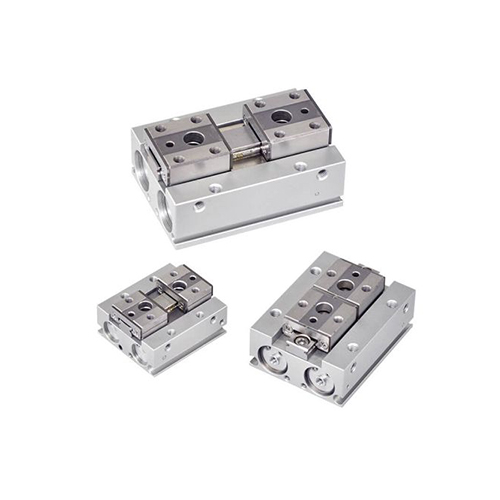

Mindman气动夹爪2爪MCHD系列

Mindman气动夹爪2爪MCHD系列

气缸内径: φ 8, 12, 16, 20 (mm)，配管口径: M3×0.5, M5×0.8，使用压力范围 : 0.1~0.7 MPa，更高作动频率: 120 次/分钟，不锈钢材质夹爪设计与线性滚珠导轨，高精度、高刚性，延长使用寿命。薄型本体与双活塞结构设计，能节省安装空间并提供较大的夹持力。

产品特色

不锈钢材质夹爪设计与线性滚珠导轨，高精度、高刚性，延长使用寿命。

薄型本体与双活塞结构设计，能节省安装空间并提供较大的夹持力。

本体及夹爪加装定位插销孔，使固定位置重现性提升。

本体埋入式传感器设计，全系列均附磁。

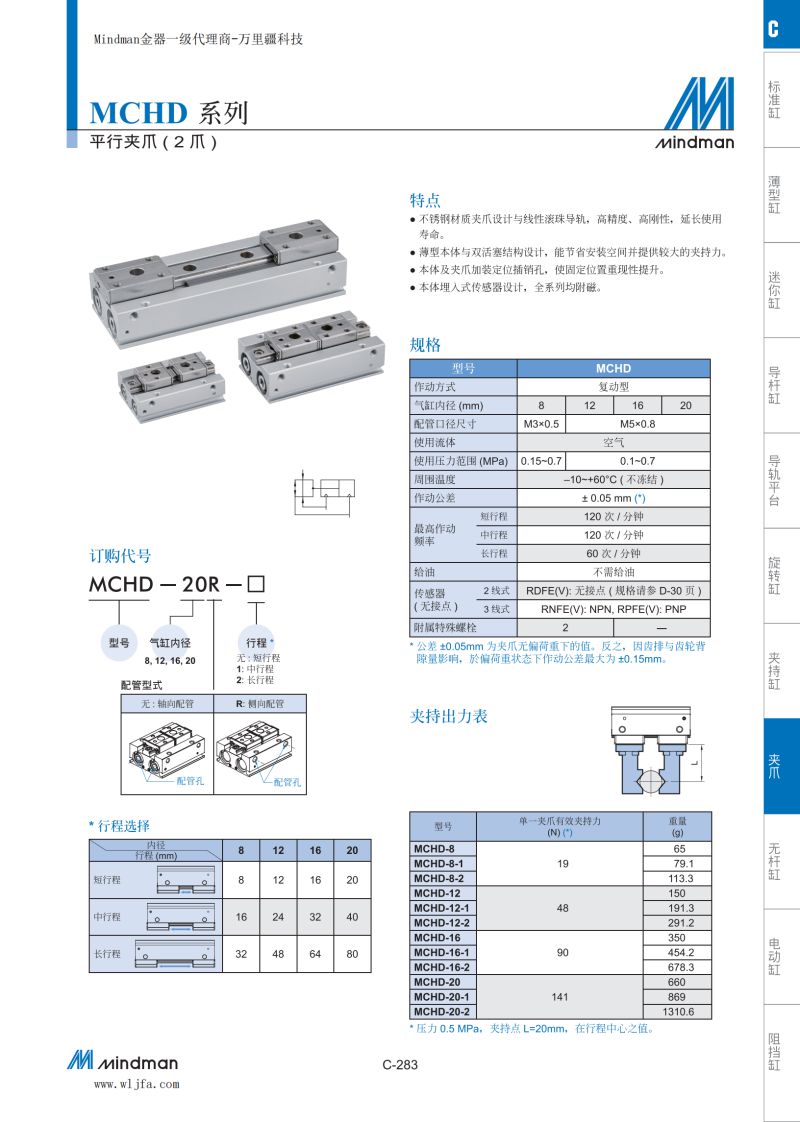

详细规格

作动方式：复动型

气缸内径：8, 12, 16, 20 mm

配管口径尺寸：M3×0.5, M5×0.8

使用流体：空气

使用压力范围：φ8: 0.15~0.7 MPa
φ12, 16, 20: 0.1~0.7 MPa

作动公差：± 0.05 mm (※)

周围温度：－10~＋60℃ (不冻结)

更高作动频率：120 次/分钟 (短、中行程)
60 次/分钟 (长行程)

给油：不需给油

传感器：2线式:  RDFE(V) ,
3线式:  NPN: RNF(V) ; PNP: RPFE(V)

附属特殊螺栓：内径 8, 12 : 2 pcs

重量：65, 150, 350, 660 g (短行程)
79.1, 191.3, 454.2, 869 g (中行程)
113.3, 291.2, 678.3, 1310.6 g (长行程)

备注：公差 ± 0.05 mm 为夹爪无偏荷重下的值。反之，因齿排与齿轮背隙量影响，

于偏荷重状态下作动公差更大为 ± 0.15 mm。
